دیود شاتکی یکی از مهم‌ترین قطعات نیمه‌هادی در دنیای الکترونیک است که به دلیل سرعت سوئیچینگ بالا و افت ولتاژ کم، در بسیاری از مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. امروزه تقریباً تمام تجهیزات الکترونیکی، از منابع تغذیه سوئیچینگ گرفته تا شارژرهای تلفن همراه، پنل‌های خورشیدی، تجهیزات مخابراتی و حتی خودروها، از این نوع دیود استفاده می‌کنند.
در گذشته، دیودهای معمولی تنها گزینه موجود برای یکسوسازی جریان بودند، اما با پیشرفت فناوری و افزایش نیاز به قطعات سریع‌تر، دیودهای شاتکی به یکی از پرکاربردترین قطعات صنعت الکترونیک تبدیل شدند.

در این مقاله، با ساختار، تاریخچه، انواع و کاربردهای دیود شاتکی آشنا خواهیم شد.

دیود شاتکی چیست؟

دیود شاتکی (Schottky Diode) نوعی دیود نیمه‌هادی است که به جای اتصال دو نیمه‌هادی نوع P و N، از اتصال یک فلز به یک نیمه‌هادی تشکیل می‌شود.
این ساختار باعث می‌شود که دیود شاتکی در مقایسه با دیودهای معمولی، ویژگی‌های متفاوتی داشته باشد. مهم‌ترین ویژگی این دیود، افت ولتاژ مستقیم پایین آن است.
افت ولتاژ در دیودهای سیلیکونی معمولی معمولاً بین ۰٫۶ تا ۰٫۷ ولت است، در حالی که این مقدار در دیودهای شاتکی بین ۰٫۲ تا ۰٫۴ ولت قرار دارد.
کاهش افت ولتاژ باعث می‌شود که انرژی کمتری به صورت گرما هدر برود و راندمان مدار افزایش پیدا کند.

تاریخچه دیود شاتکی

نام این دیود از فیزیکدان آلمانی، یعنی گرفته شده است.
والتر شاتکی در سال ۱۹۳۸ نظریه مربوط به سد فلز ـ نیمه‌هادی را ارائه کرد. این نظریه نشان می‌داد که اتصال بین فلز و نیمه‌هادی می‌تواند ویژگی‌هایی کاملاً متفاوت از اتصال PN داشته باشد.
در دهه ۱۹۵۰، با پیشرفت فناوری ساخت نیمه‌هادی‌ها، تولید دیودهای شاتکی آغاز شد. با ورود منابع تغذیه سوئیچینگ در دهه ۱۹۷۰، استفاده از این دیودها به سرعت گسترش پیدا کرد.
امروزه دیودهای شاتکی در تجهیزات الکترونیکی مدرن، به‌ویژه مدارهایی که به سرعت بالا و تلفات کم نیاز دارند، نقش بسیار مهمی ایفا می‌کنند.

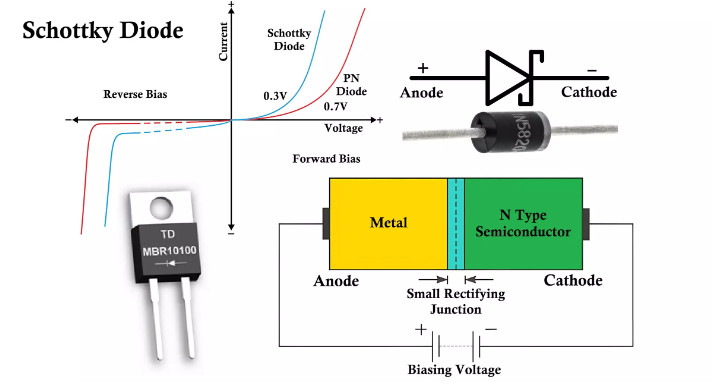

ساختار دیود شاتکی

در دیودهای معمولی، اتصال بین دو لایه نیمه‌هادی P و N برقرار می‌شود، اما در دیود شاتکی، یک لایه فلزی به یک نیمه‌هادی نوع N متصل می‌شود.
این ساختار باعث ایجاد یک سد انرژی به نام «سد شاتکی» می‌شود.
مهم‌ترین مزیت این ساختار، حذف زمان بازیابی معکوس است. در بسیاری از دیودهای معمولی، پس از تغییر جهت جریان، مدت کوتاهی طول می‌کشد تا دیود خاموش شود، اما در دیود شاتکی این زمان تقریباً صفر است.

ویژگی‌های دیود شاتکی

۱. افت ولتاژ پایین
مقدار افت ولتاژ در این دیود بین ۰٫۲ تا ۰٫۴ ولت است.
۲. سرعت سوئیچینگ بسیار بالا
دیودهای شاتکی می‌توانند در فرکانس‌های بالا بدون مشکل کار کنند.
۳. راندمان بیشتر
کاهش تلفات انرژی باعث افزایش بازده مدار می‌شود.
۴. تولید گرمای کمتر
افت ولتاژ کمتر به معنای تولید گرمای کمتر است.
۵. جریان نشتی بیشتر
یکی از معایب این دیودها، جریان نشتی بالاتر نسبت به دیودهای معمولی است.
انواع دیود شاتکی
دیود شاتکی توان پایین
این نوع دیودها در مدارهای منطقی، تجهیزات دیجیتال و سیستم‌های مخابراتی استفاده می‌شوند.
دیود شاتکی توان بالا
این مدل‌ها برای منابع تغذیه، مبدل‌های ولتاژ و مدارهای قدرت طراحی شده‌اند.
دیود شاتکی دوبل
در این مدل، دو دیود در یک بسته قرار گرفته‌اند و معمولاً در منابع تغذیه سوئیچینگ مورد استفاده قرار می‌گیرند.
دیود شاتکی مبتنی بر کاربید سیلیسیم (SiC)
این دیودها برای ولتاژها و توان‌های بالا طراحی شده‌اند و در خودروهای برقی و تجهیزات صنعتی کاربرد دارند.


کاربردهای دیود شاتکی

منابع تغذیه سوئیچینگ
یکی از مهم‌ترین کاربردهای دیودهای شاتکی در منابع تغذیه سوئیچینگ است. سرعت بالای این دیودها باعث افزایش راندمان مدار می‌شود.
شارژرهای تلفن همراه
بسیاری از شارژرهای مدرن از دیودهای شاتکی برای کاهش تلفات انرژی استفاده می‌کنند.
پنل‌های خورشیدی
در سیستم‌های خورشیدی، از این دیودها برای جلوگیری از بازگشت جریان به پنل استفاده می‌شود.
مدارهای فرکانس بالا
تجهیزات مخابراتی و سیستم‌های رادیویی به دلیل سرعت بالای این دیودها از آن‌ها استفاده می‌کنند.
خودروهای برقی
سیستم‌های مدیریت باتری و مبدل‌های توان در خودروهای برقی به دیودهای شاتکی وابسته هستند.


تفاوت دیود شاتکی با دیود معمولی

ویژگی دیود معمولی دیود شاتکی افت ولتاژ۰٫۶ تا ۰٫۷ ولت۰٫۲ تا ۰٫۴ ولت سرعت سوئیچینگ متوسط بسیار بالازمان بازیابی معکوس زیادبسیار کم جریان نشتی کم نسبتاً زیادراندمان متوسط بالا
